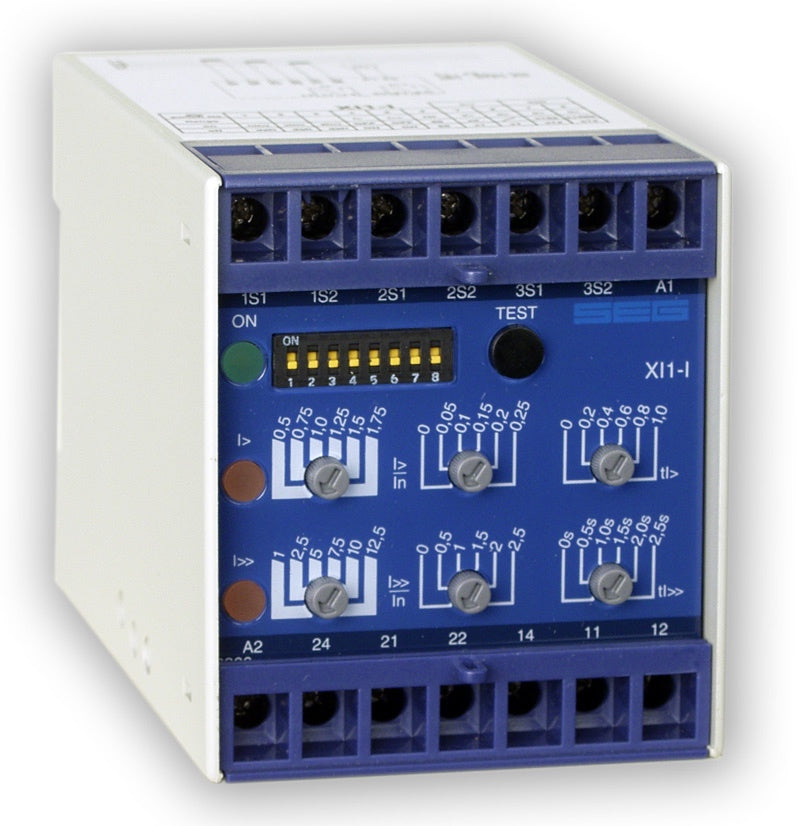

XI1I Überstromzeit- und Kurzschlussschutz
Als universeller Überstromzeitschutz wird das XI1I der PROFESSIONAL LINE von SEG electronics (ehemals Woodward) im Allgemeinen in Ring- und Strahlennetzen eingesetzt und eignet sich für folgende Einsatzgebiete:
- Selektiver Überlast- und Kurzschlussschutz elektrischer Maschinen, Leitungen und Netze;
- lastabhängige Zu- und Abschaltungen von Verbrauchern und Stromerzeugern.
Das XI1I erfüllt alle Anforderungen der IEC 60255-1. Es besteht die Möglichkeit, unter folgenden Auslösecharakteristiken auszuwählen:
- unabhängiger Überstromzeitschutz (UMZ)
- abhängiger Überstromzeitschutz (AMZ) mit wählbaren Auslösecharakteristiken (Normal Invers, Stark Invers und Extrem Invers).
Außerdem kann das XI1I auch den Reserveschutz für Vergleichs- und Distanzschutzeinrichtungen bilden.
Wir bieten das Gerät in den folgenden Konfigurationen an: XI1I1 und XI1I5:
XI1I1: Für den Anschluss an standardisierte 1 A Wandler
XI1I5: Für den Anschluss an standardisierte 5 A Wandler
Einstellbereiche UMZ:
- I> 0,5 ... 2 x In (kont.)
- I>> 1 ... 15 x In (kont.)
- tI> 0 ... 1 s / 0 ... 10 s / 0 ... 100 s (kont.)
- tI>> 0 ... 2,5 s (kont.)
Einstellbereiche AMZ (wählbar nach IEC 255-4 oder BS 142):
- I> 0,5 ... 2 x In (kont.)
- I>> 1 ... 15 x In (kont.)
- tI> 0,1 ... 2 s (kont.)
- tI>> 0 ... 2,5 s (kont.)

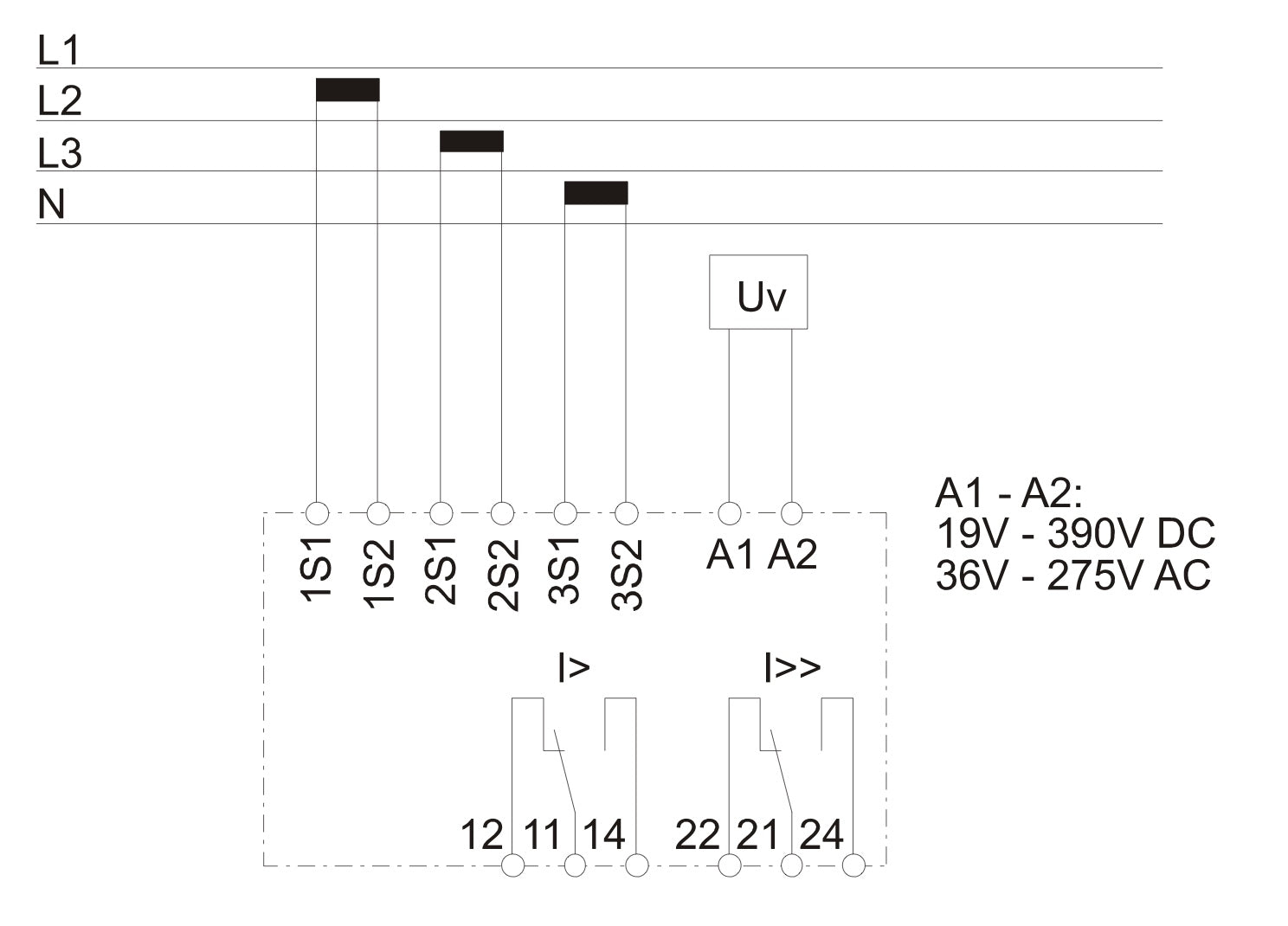

- Nennhilfsspannung 19 ... 390 V DC oder 36 ... 275 V AC (f = 40 ... 70 Hz)
- Leistungsaufnahme ca 4 W (Klemmen A1, A2)
- Schnelle Montage auf DIN Hutschiene
- Front versiegelbar
- integrierter Selbsttest über Taster
- Erfüllt die Anforderungen der IEC 60255-1
- DIP-Schalter für Umschaltung 50 Hz / 60 Hz
- Inklusive einer Vollversion der Bediensoftware Smart view zum Download
Folgende Schutzfunktionen sind im Lieferumfang enthalten:
ANSI: 50, 51
Für abweichende Konfigurationen fragen Sie uns bitte via E-Mail an: info@schutztechnik.com
Lieferzeit: Lagerware innerhalb von 3–4 Werktagen, andernfalls 15 Werktage.
Alle Preise zuzüglich Verpackung und Versand.
Weitere Infos zum Produkt gibt es hier.
