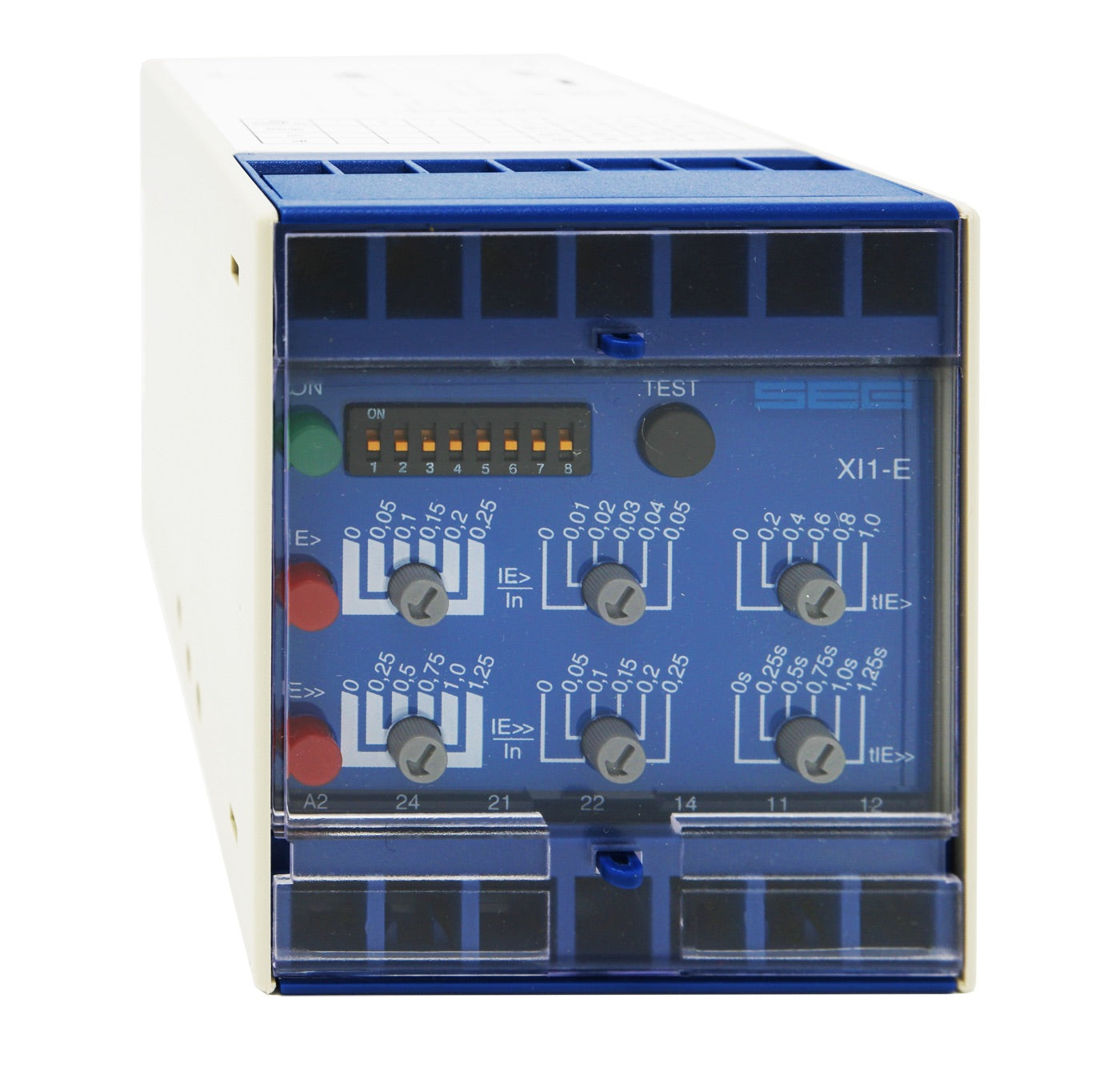

XI1E Erdschlussschutz
Das XI1E der PROFESSIONAL LINE von SEG electronics (ehemals WOODWARD) ist ein universeller Erdschlussschutzschutz für elektrische Maschinen, Leitungen und Netze mit isoliertem oder kompensiertem Sternpunkt. Es wird vorwiegend in Strahlennetzen eingesetzt. Häufig wird das XI1E auch als Reserveschutz an der zentralen Erdungsstelle des Netzes eingesetzt. Es erfasst dann alle Erdschlüsse des Netzsystems.
Die Gerätevariante XI1ER mit Stromrichtungserkennung ist ein selektiver Erdschlussschutz und wird im allgemeinen in Ringleitungen, in Netzen mit parallelen Leitungen und in komplexen Maschennetzen eingesetzt (Variante auf Anfrage erhältlich).
Das XI1E erfüllt alle Anforderungen der IEC 60255-1.
Wir bieten das Gerät in den folgenden Konfigurationen an: XI1E1 und XI1E5:

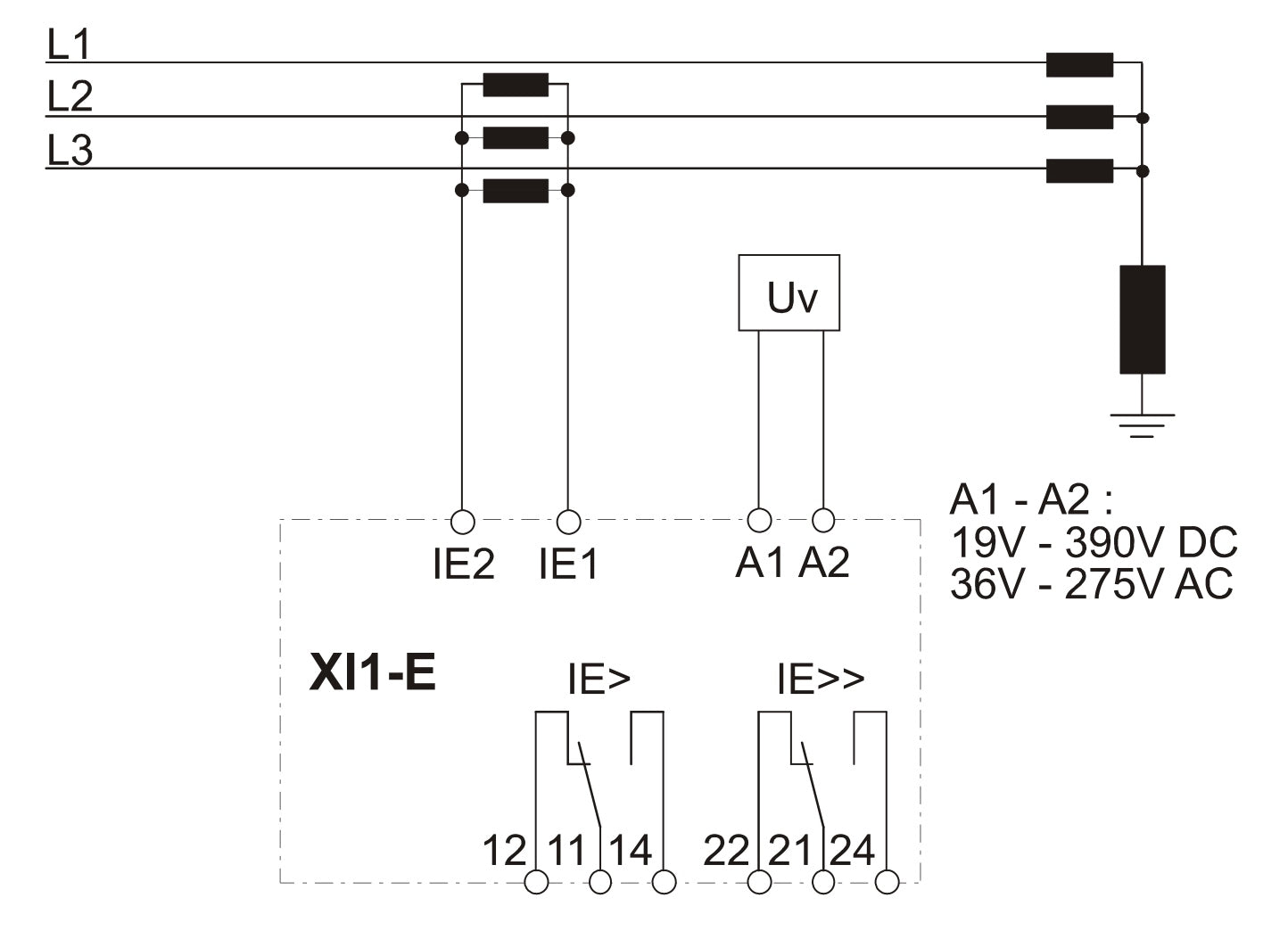

XI1E1: Für den Anschluss an standardisierte 1 A Wandler
XI1E5: Für den Anschluss an standardisierte 5 A Wandler
Einstellbereiche:
- IE> 0 ... 0,3 x In (min. Grenzwert 0,001 x In)
- IE>> 0 ... 1,5 x In (min. Grenzwert 0,001 x In)
- tIE> 0 ... 1 s / 0 ... 10 s / 0 ... 100 s
- tIE>> 0 ... 1,25 s
- Nennhilfsspannung 19 ... 390 V DC oder 36 ... 275 V AC (f = 40 ... 70 Hz)
- Leistungsaufnahme ca 4 W (Klemmen A1, A2)
- Schnelle Montage auf DIN Hutschiene
- Front versiegelbar
- integrierter Selbsttest über Taster
- Erfüllt die Anforderungen der IEC 60255-1
- DIP-Schalter für Umschaltung 50 Hz / 60 Hz
- Inklusive einer Vollversion der Bediensoftware Smart view zum Download
Folgende Schutzfunktionen sind im Lieferumfang enthalten:
ANSI: 50Ns, 51Ns
Für abweichende Konfigurationen fragen Sie uns bitte via E-Mail an: info@schutztechnik.com
Lieferzeit: Lagerware innerhalb von 3–4 Werktagen, andernfalls 15 Werktage.
