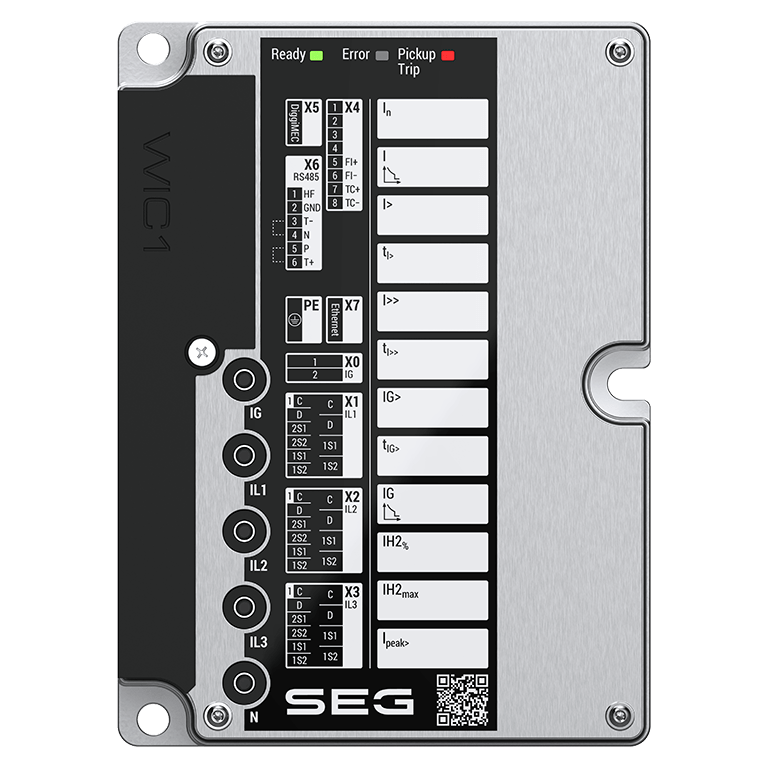

WIC1 G2 Wandlerstromgespeistes Schutzgerät
Das WIC1 ist ein wandlerstromgespeistes Überstromzeitrelais mit Erdstromüberwachung. Aufgrund der Wandlerstromversorgung ist keine Hilfsspannung erforderlich. Es ist für raue Umgebungen geeignet und arbeitet in einem Temperaturbereich von −40°C bis +85°C. Laut Woodward kann das WIC1 wartungsfrei über einen Zeitraum von 20 Jahren betrieben werden.
Wir bieten das Gerät in der folgenden Konfiguration an: WIC1-4SG0CD1PB:
WIC1-4SG0CD1PB:
- Keine Hilfspannung erforderlich (wandlerstromversorgt)
- Konfigurierbare Inrush-Sperre
- Herausragender Fehler-Aufschalt-Schutz (SOFT - Switching Onto Fault)
- Dual-Powered redundant gesp., Einst. über DiggiMEC / Smart view
- Phasenstrom-Messeingänge für WIC1-Stromwandler oder Stromwandler-Adapter
- Errechneter oder gemessener Erdstrom (Messeingang 1 A)
- 50 Hz / 60 Hz
- Impulsausgang Auslösung, Impulsausgang für Schauzeichen (konfigurierbar)
- 2 digitale Eingänge (konfigurierbar) z.B. Für Stellungsmeldung Leistungsschalter
- Backup-Schutz startet direkt
- Schutzpaket "A" + FAS (SOFT), Kalte-Last-Alarm, externer Schutz, ultraschneller Überstromschutz
- Modbus RTU | RS485 / Klemmen
- 3-phasiger unabhängiger Überstrom- und Kurzschlussschutz mit variablen Auslösezeiten
- 3-phasiger Überstromschutz mit wählbaren abhängigen Kennlinien und unabhängiger Kurzschlussstromstufe
- unabhängiger Erdüberstromschutz
- Parametrierung über DiggiMEC (DiggiMEC nicht im Lieferumfang)
- Mit DiggiMEC oder Smart view kann das Gerät entweder für 50 Hz oder für 60 Hz programmiert werden
Folgende Schutzfunktionen sind im Lieferumfang enthalten:
ANSI: 46, 49, 49T, 50, 50G, 50N, 50BF, 51, 51G, 51N, 51Q, 74TC, 86, IH2, Ipeak>, SOFT, EXT
Die wesentlichen Anwendungen sind:
- Schutz von Ringleitungssystemen bei der Energieverteilung
- Schutz von Blocktransformatoren z.B. bei Windkraft und Photovoltaik
- Abgangsschutz und Reserveschutz auch ohne Hilfsspannung
- Strombasierte Schutzfunktionen nach kurz- oder langfristigem Ausfall
- Zuverlässiger Schutz, auch wenn herkömmliche Schutzgeräte wegen leerer Stationsbatterien nicht mehr starten.
Für abweichende Konfigurationen, passende Stromwandler oder Zubehör fragen Sie uns bitte via E-Mail an: info@schutztechnik.com
Lieferzeit: Lagerware innerhalb von 3–4 Werktagen, andernfalls 25 Werktage.
Alle Preise zuzüglich Verpackung und Versand.
Weitere Infos zum Produkt gibt es hier.
